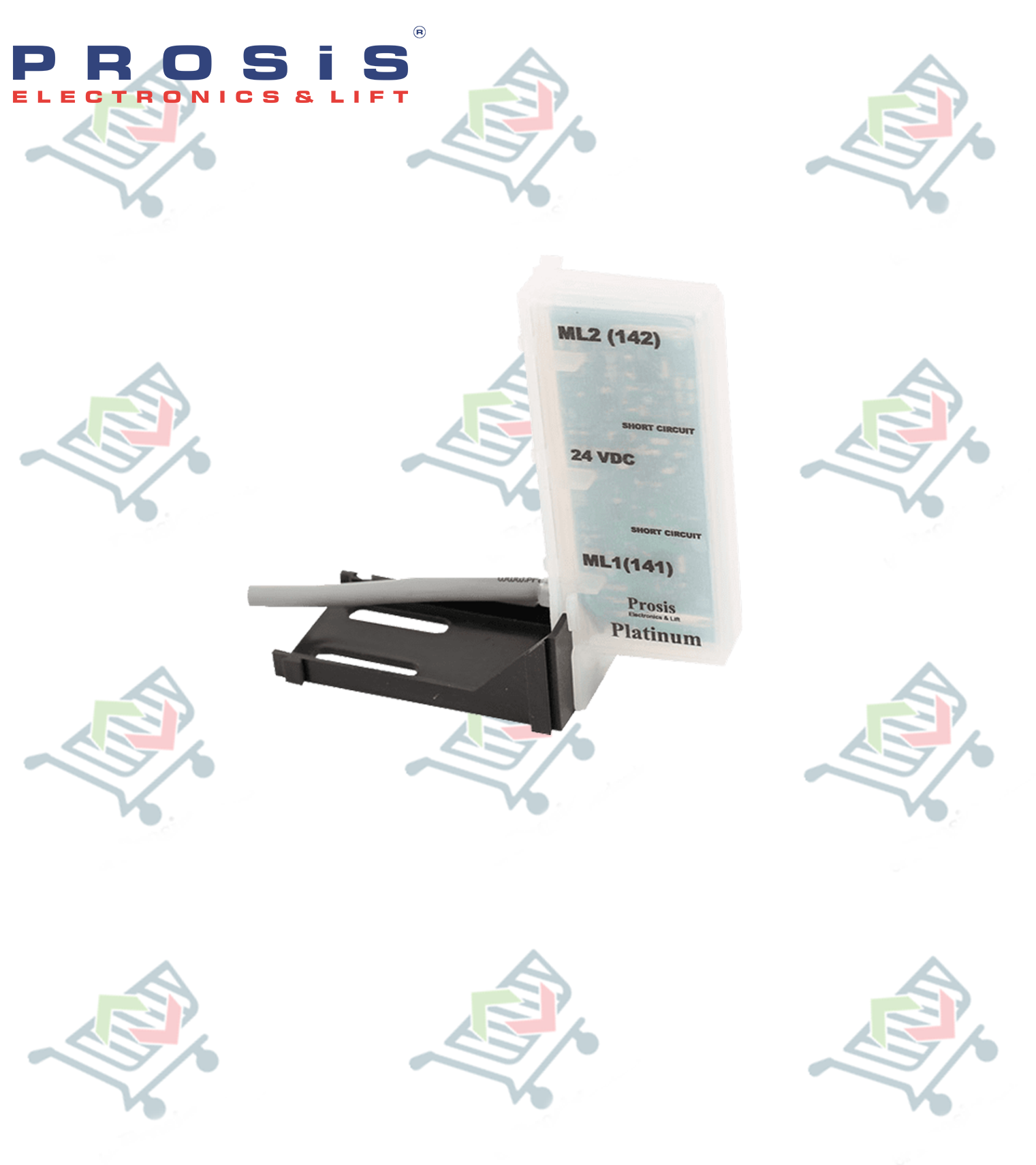

Platinum Monostable Manyetik Şalter (Çift Kontaklı)

Açıklama

Bu manyetik şalter, asansör kapı sistemlerinde güvenli konum algılama sağlayan monostable ve çift kontaklı bir sensör ünitesidir. Transistör çıkışlı çiftli yapısı sayesinde kapının açık-kapalı durumunu hassas biçimde tespit ederek kontrol panosuna ML1-ML2 hatları üzerinden sinyal iletir. Devre üzerindeki uyarı ledleri, 24V besleme veya çıkışlarda oluşabilecek kısa devre durumlarını anında gösterirken PTC korumalı çıkışlar elektronik aksamı arızalara karşı korur. Prosis kalitesiyle üretilen bu manyetik şalter, 8 cm sensör mesafesi ve 10-25 mm kontak aralığıyla asansör kabin güvenliğine katkı sağlayan güvenilir bir manyetik şalter çözümüdür.

Teknik Özellikler

Bu manyetik şalterin teknik özellikleri aşağıda listelenmiştir:

Transistör çıkışlı çiftli sensör.

Sensörler arası mesafe 8 cm dir.

Üzerinde ML1 ve ML2 devrede,24V besleme ve çıkışlarda kısa devre olması halinde devre uyarı ledleri bulunmaktadır.

Çıkışlar PTC ile korunmaktadır.

Kontak Mesafeleri: 10-25mm aralığındadır.

1,50m kablo boyunda olup kablo renk ve bilgileri aşağıdadır.

-Kahve ve beyaz: Besleme çıkışları(24-30 VDC/24-30VAC)

-Sarı: ML-1 çıkışı

-Yeşil: ML-2 çıkışı
